数控车床的布局结构特点

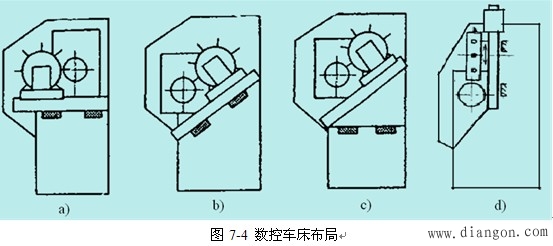

数控车床的床身结构和导轨有多种形式．主要有水平床身、倾斜床身、水平床身斜滑板以及直立床身等(图)，一般中小型数控车床多采用倾斜床身或水平床身斜滑板结构。因为这种布局结构具有机床外形美观，占地面积小，易于排屑和冷却液的排流，便于操作者操作与观察，易于安装上下料机械手，实现全面自动化等特点。倾斜床身还有一个优点是可采用封闭截面整体结构，以提高床身的刚度。

a）水平床身 b）倾斜床身 c）水平床身斜滑板 d)直立床身
