1、变频器操作面板的使用
变频器操作面板作为一种人机界面，是变频器接受命令和显示参数的主要单元。

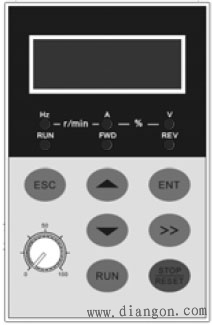

图1 操作面板图
2、变频器操作面板按键功能

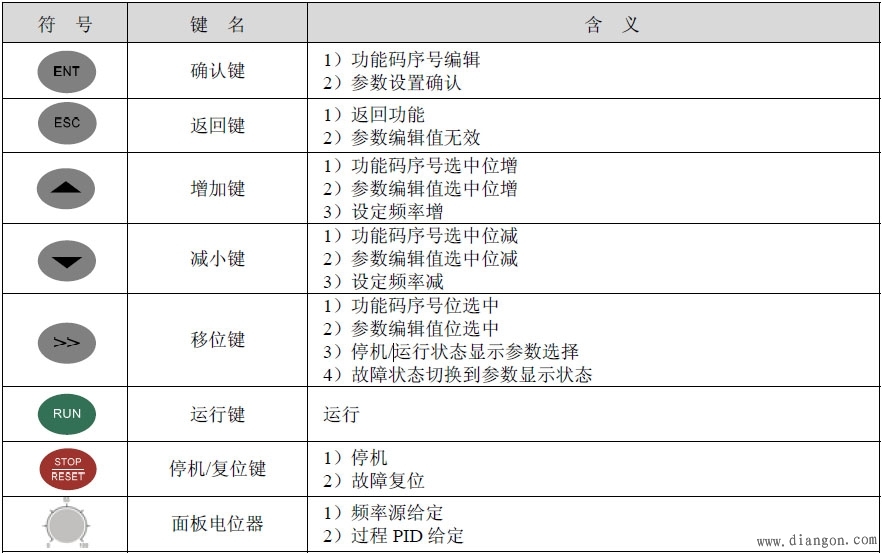

变频器操作面板上有7 个按键和1 个旋钮，功能定义如表1 所示。
表1 控制面板按键功能表
3、变频器操作面板指示灯说明
变频器操作面板设有6 个指示灯，每个指示灯的指示作用说明如表2
|
指示灯 |
名称 |
含义 |
|
单
位
灯 |
Hz |
频率指示 |
亮：当前显示参数为运行频率或当前功能码单位为频率
闪：当前显示参数为设定频率 |
|
A |
电流指示 |
亮：当前显示参数为电流 |
|
V |
电压指示 |
亮：当前显示参数为电压 |
|
Hz A |
转速指示 |
亮：当前显示参数为运行转速
闪：当前显示参数为设定转速 |
|
A V |
百分比指示 |
亮：当前显示参数为百分比 |
|
全灭 |
无单位 |
无单位 |
|
状
态
灯 |
RUN |
运行状态指示 |
亮：运行
灭：已停机
闪：正在停机 |
|
FWD |
正转指示 |
亮：停机状态时，有正转运行命令
运行状态时，变频器正转方向运行
闪：正在由正转切换到反转 |
|
REV |
反转指示 |
亮：停机状态时，有反转运行命令
运行状态时，变频器反转方向运行
闪：正在由反转切换到正转 |
表2 指示灯说明 4、变频器面板电位器给定说明
变频器面板电位器可作为频率给定和过程PID 给定，通过相关功能码的设置完成。b0-01 设为3（设置方法参）考功能码参数的设置方法）时，变频器面板电位器为主频率给定。b0-03 设为4，面板电位器为辅频率给定。当b1-01的个、十或百位有设置成4 时，面板电位器作为相应命令通道的频率给定绑定方式。变频器面板电位器为过程PID
给定时，将F0-00 设置成2。
5、变频器提示信息状态
某些操作会显示提示信息状态。例如恢复出厂参数(含电机)时就会进入“dEFt2”提示信息状态。
提示信息字符及各个字符的具体含义参见表3。
|
提示符号 |
含义 |
提示符合 |
含义 |
|
LoC-1 |
操作面板锁定1（全锁定） |
P-SEt |
密码已设定 |
|
LoC-2 |
操作面板锁定2
（除RUN，STOP/RESET 外全锁定） |
P-CLr |
密码已清除 |
|
LoC-3 |
操作面板锁定3
（除STOP/RESET 外全锁定） |
TUNE |
电机参数辨识中 |
|
LoC-4 |
操作面板锁定4
（除移位键外全锁定） |
CLr-F |
清除故障信息 |
|
PrtCt |
操作面板保护 |
dEFt1 |
恢复出厂参数（不含电机） |
|
UnLoC |
操作面板锁定清除 |
dEFt2 |
恢复出厂参数（含电机） |
|
LoU |
变频器欠压 |
|
|
表3 提示字符表
6、变频器功能码参数设置方法
（1） 功能码体系
变频器功能码组：A0、b0～b2、C0～C4、d0～d2、E0～E1、F0～F1、H0、L0～L1、U0～U1，每个
功能码组内包括若干功能码。功能码采用“功能码组号 功能码子组号 功能码号”的方式标识，如“F1-07”表示
为F 组的第一小组功能的第7 号功能码。
（2） 功能码的显示结构
功能码及其参数采用二级结构，功能码对应一级显示，功能码参数对应二级显示。
一级显示如图2，二级显示如图3：
图2 功能码一级显示图
图3 功能码二级显示图（3 为b0-00 的内容） |
