天车扁电缆行车拖缆长度的计算公式断点的查找方法及更换诀窍

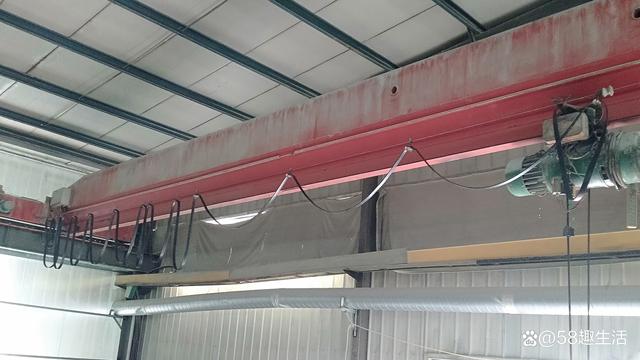

天车电缆，又叫行车拖缆，多为9芯扁电缆。

拖缆垂度一般为50厘米，

常用的拖缆长度的计算公式为：天车长度的1.2倍＋8＝拖缆长度（米）。

个人觉得，此种计算方法，拖缆用的较长。我觉得，拖缆长度比天车长度多4米左右就行。

拖缆使用日久，内部线缆折断或磨断，引起的天车故障，占一定比例。

拖缆的9根线，多数只用8根，三根较粗的用于升降电机和南北电机供电，2根用于遥控的交流36伏供电，另3根用于主接触器，和东西行走用接触器的控制。

如果只是一根控制线断，可以用空余的那根替换。供电线断路，最好找到断点接好。

断点的查找方法：

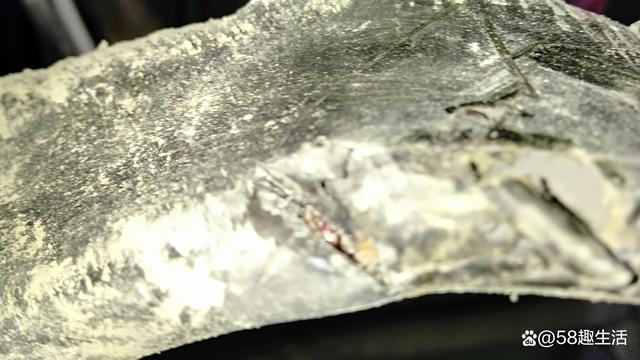

先从外观看看，能不能找到损坏部位，一般多为滑轮位置。找不到的话，先确定一下是哪根断了，把其余线缆全部断电，断的那根一端接火线，另一端缠好胶布，用感应电笔从电源端，逐段查找断点。

更换电缆前，最好做好标记并记录，方便接线。
