漏电保护器跳闸的原因分析与检修

漏电保护器跳闸的原因分析与检修：根据所使用的漏电保护器类型(1p n 或者是2p 漏保，3p n 或者是4p漏保)，跳闸原因会有所不同。

下面以2个3p n 漏电保护器跳闸事例(第二个跳闸情况挺少见的，一定要看完哟)，说明一下如何判断故障部位。

实例一

下图配电箱的漏电保护器工作中突然跳闸，再合就合不上了。

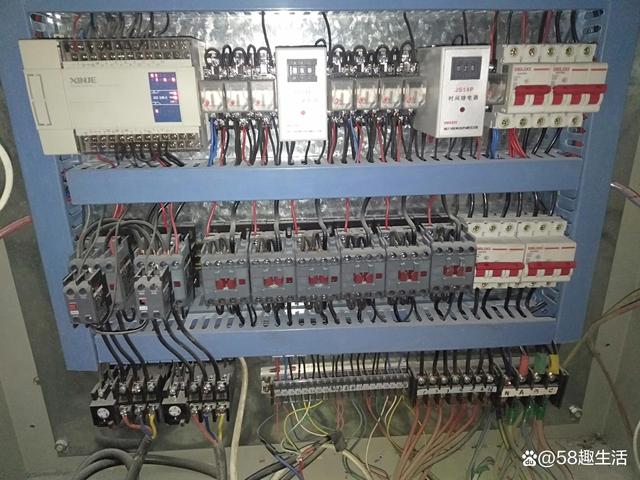

下面的控制柜连接上图配电箱左侧的3p 空开和3p n 漏电保护器。

干活儿的师傅说，那个漏电保护器突然就跳闸了，再合就合不上闸了，一合就跳闸。

原因分析与判断方法：

断开配电箱里的3p 空开，再合漏电保护器，还是合不上闸，说明是零线接地了；能合上闸，说明是某路火线出了故障。

对于第二种情况，先断开控制柜里的所有空开或者开关，再逐个打开，当打开某个开关时就跳闸，就是那一路出现了故障，再仔细查找故障点。更稳妥的方法是断开电源，用万用表电阻档在线测量，查找是那一路出现了短路故障。这种方法适合2p 和4p 的漏保。

由于3p n 漏电保护器的零线是直通的，所以在断开所有的火线后，还是跳闸，那就是零线的原因。

本例中的处理方法是，先拔掉控制柜所有的外接单相电器(电灯、轴流风机、连接的电动工具)，再分组断开某组加热套(六片三组加热套)，断开哪组后不再跳闸就是哪组坏了。

实例二

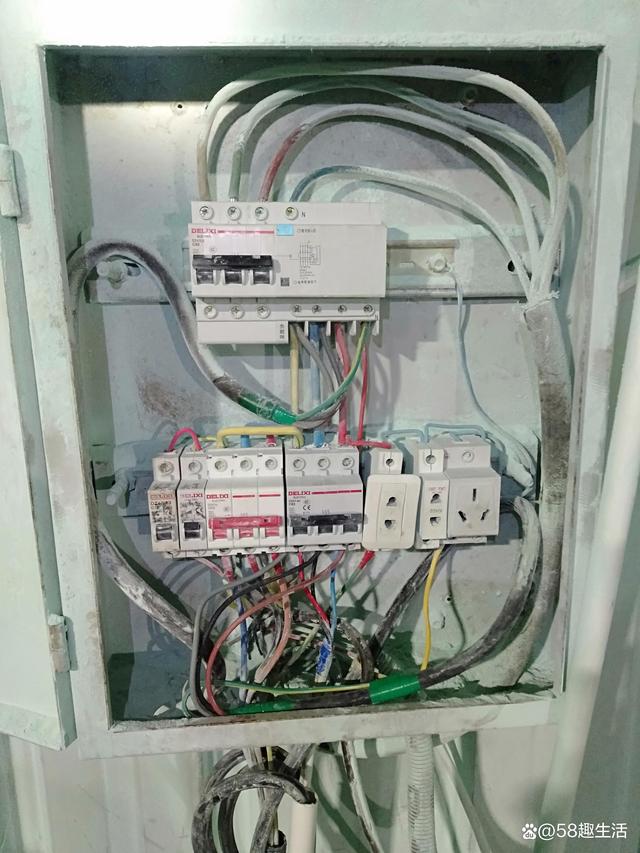

图三中的漏电保护器，带着一个15千瓦的布袋除尘风机(含控制阀)，两个切割锯，一个冲孔机，一个三相的轴流风机和两个灯。

该漏电保护器即使那几个风机不工作，合闸后，几秒后就跳闸。

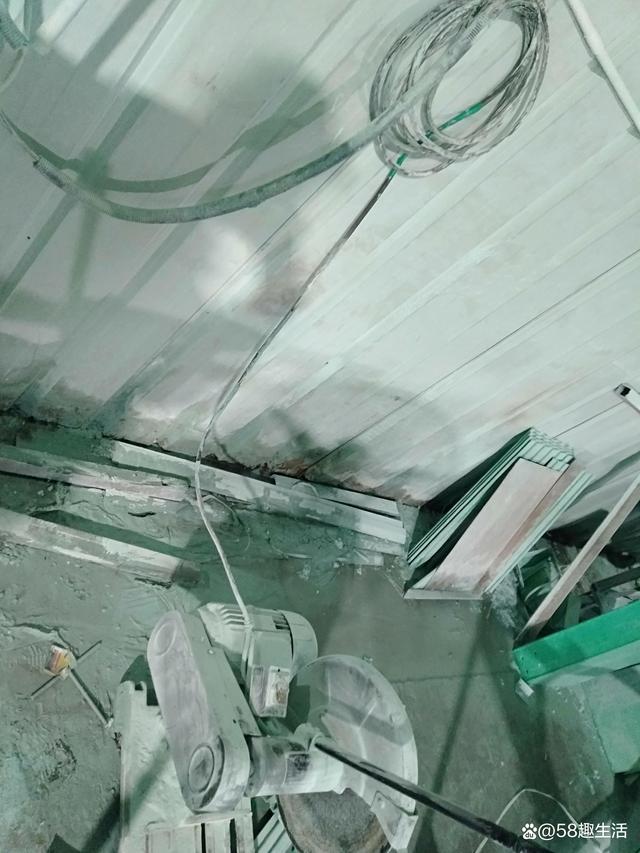

断开下级的所有空开，拔下连接的临时线路，不再跳闸，说明故障在火线线路。由于不是电机等大功率设备启动后跳闸，过流保护的原因排除。由于是下雨后引起的该故障，怀疑线路有漏电的地方。仔细查看各设备供电线路，发现图四中的切割锯电缆有破损的地方(被压裂了一个口子，该位置又恰好处于潮湿的地方)，处理好该位置，故障排除。
