交流接触器延时断开和多点控制电路图接线图
时间:2023-04-04来源:佚名

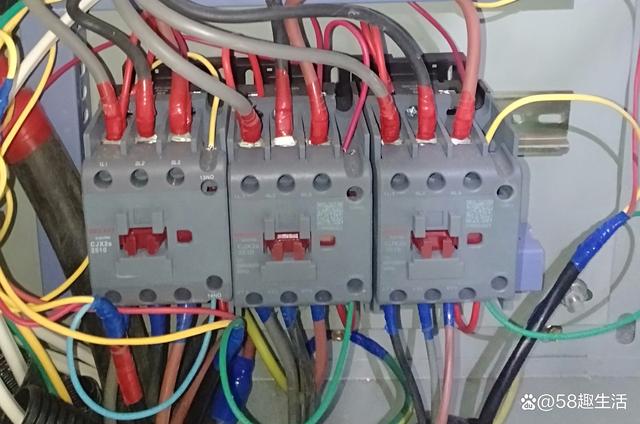

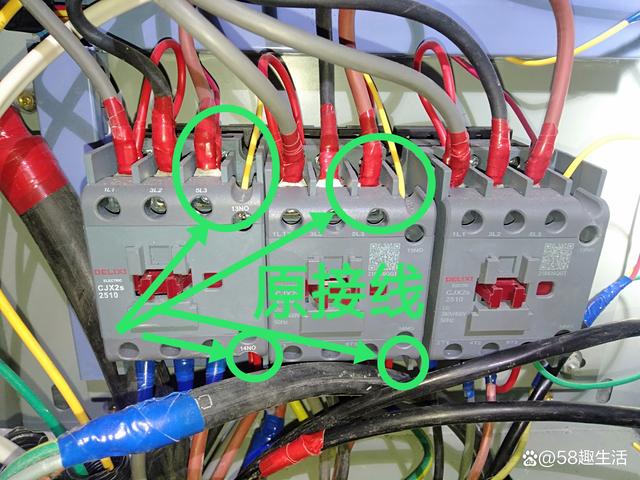

电动机用交流接触器作通断主部件,可以方便的实现多地点控制、延时断电、停电保护、欠压保护、缺相保护等功能,电路图如下: 电动机多地点控制延时断电电路图图中sb1、sb2是本地启停按钮,sb3、sb4是异地启停按钮,RJ是热继电器,Kt是延时断电器。 交流接触器多地点控制实物接线图: (该配置箱内未安装延时断电器) 以上电路的缺相保护是利用热继电器通过的电流超过设定值时,自动断开常闭触点,达到断开交流接触器(KM)的目的; 低电压保护:当供给交流接触器吸合线包的电压低于额定值一定程度时,接触器不能吸合,达到欠压保护目的; 停电保护:当停电再恢复供电时,必需再次按一下启动按钮,设备(电动机)才能继续工作。不会出现,停电再来电,机器自动运行现象。 接线要点: 1.两个停止按钮常闭触点、热继电器常闭触点、延时断电器常闭触点要和接触器常开触点串联后接在交流接触器吸合线圈供电电路中; 2.两个启动按钮(所有的)的常开触点与接触器常开触点并联连接。 |
