二极管的识别知识

1、二极管电路标识的识别

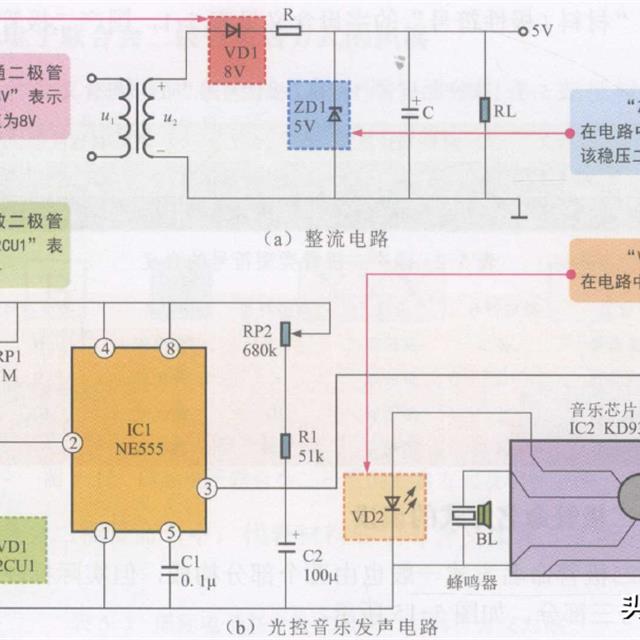

二极管在电路中的标识通常分为两部分:一部分是电路图形符号，表示二极管的类型:一部分是字母 数字，表示该二极管在电路中的序号及型号。下图为二极管的电路标识。电路图形符号可以体现二极管的类型;文字标识通常提供二极管的名称、序号及型号等信息。

2、二极管参数的识别

通常，二极管的型号参数都采用直标法标注命名，但具体命名规则根据国家、地区及生产厂商的不同而有所不同。

1）国产二极管命名方式的识读

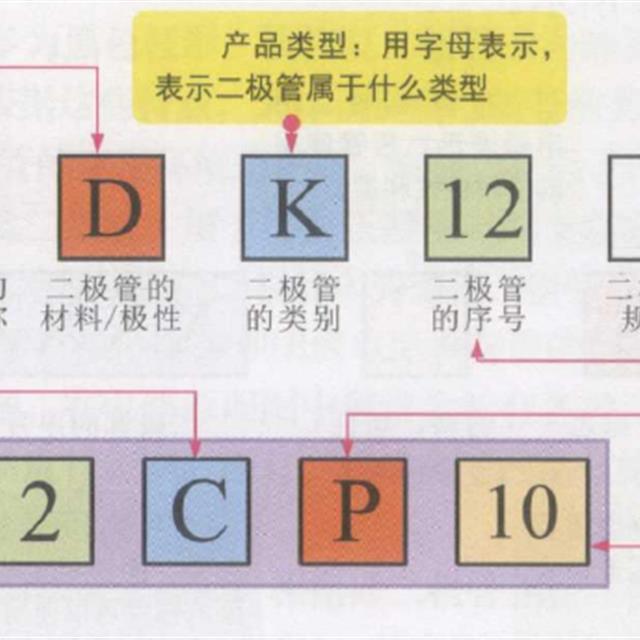

国产二极管的命名方式是将二极管的类别、材料及其他主要参数标注在二极管表面上。根据国家标注规定，二极管的型号命名由五个部分构成。下图为国产二极管的命名方式及识读方法。

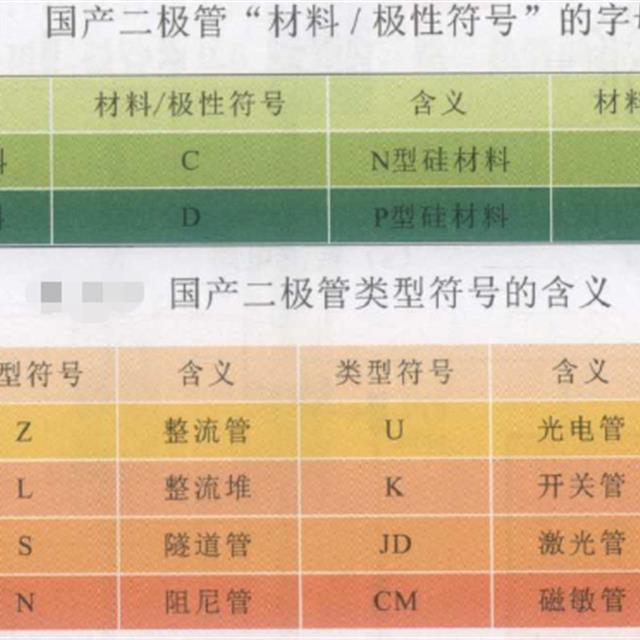

国产二极管“材料/极性符号”的字母含义及类型符号的含义见下表。

2）美产二极管命名方式的识读

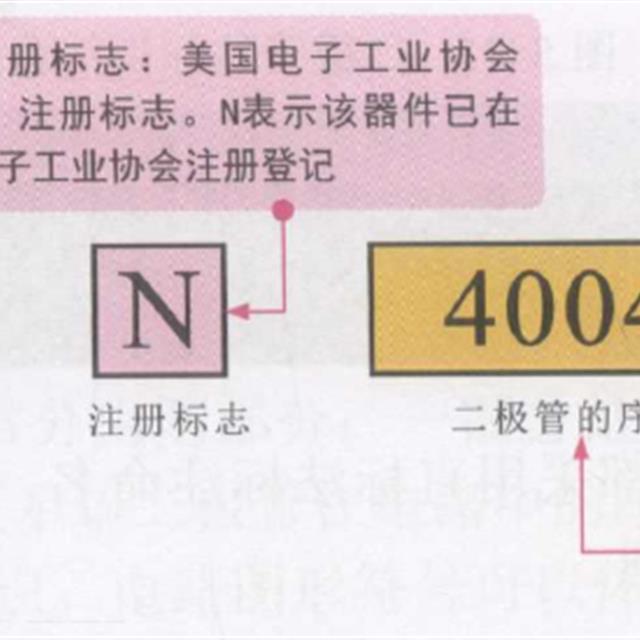

美国生产的二极管命名方式一般也由五个部分构成，但实际标注中只标出有效极数、代号、顺序号三部分，如下图所示。

3）日产二极管命名方式的识读

日本生产的二极管命名方式由五个部分构成，包括有效极数、代号、材料/类型、顺序号和规格号，如图所示。

4）国际电子联合会二极管命名方式的识读

国际电子联合会二极管的命名方式一般由四个部分构成，包括材料、类别、序号和规格号，各部分含义如图所示。

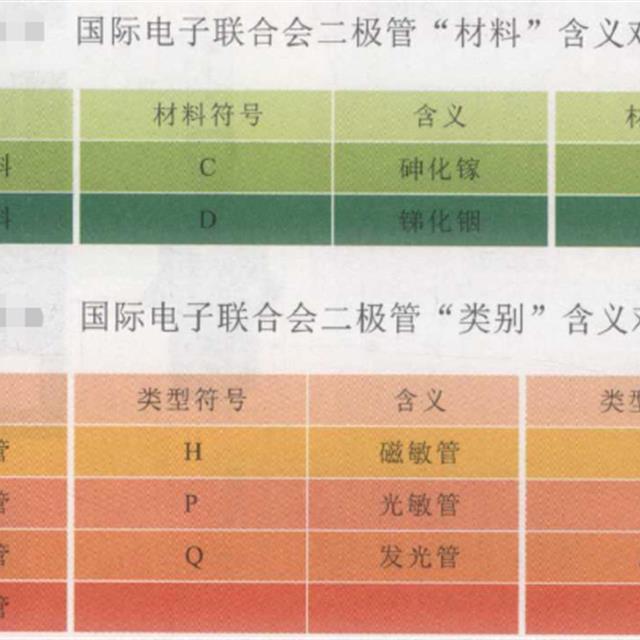

国际电子联合会二极管命名中，代表材料的字母含义及类别如下表所列。

3、对于没有任何表示信息的二极管，可以从四个方面来识别类型或材料。

① 根据不同类型二极管的外形特征来识别，例如，稳压二极管外观多为红色玻璃外壳、整流二极管多为黑色柱形、快恢复二极管多为圆形黑白相间且引脚较粗等，对于一般维修人员能够根据这些特点，大体识别出二极管的类型就能够满足一般维修要求了。

② 根据二极管的应用环境来识别。例如，在电子产品的电源电路中，次级输出部分一般设有多个整流二极管，用于将变压器输出的交流电压整流为直流电压，因此，在电路板中，位于该电路范围内的二极管多为整流二极管。

③根据二极管应用电路原理图或电路板附近的标识来识别。大多数电子产品都配有其维修电路原理图，在电路原理图中通常会标有各种元器件的型号、主要参数等信息，根据该信息很容易进行识别。而且，有些电子产品电路板中在二极管附近会印有其型号标识，也很容易进行识别。

④ 通过简单的测试来识别。根据硅二极管和锗二极管的特点，可使用万用表检测其导通电压的方法来判别其材料。例如，若实测二极管的导通电压在0.2~0.3V内，则说明该二极管为锗二极管；若实测在 0.6 ~ 0.7V 范围内，则说明所测二极管为硅二极管。
