奥克斯（AUX）空调风机故障检修指导
|

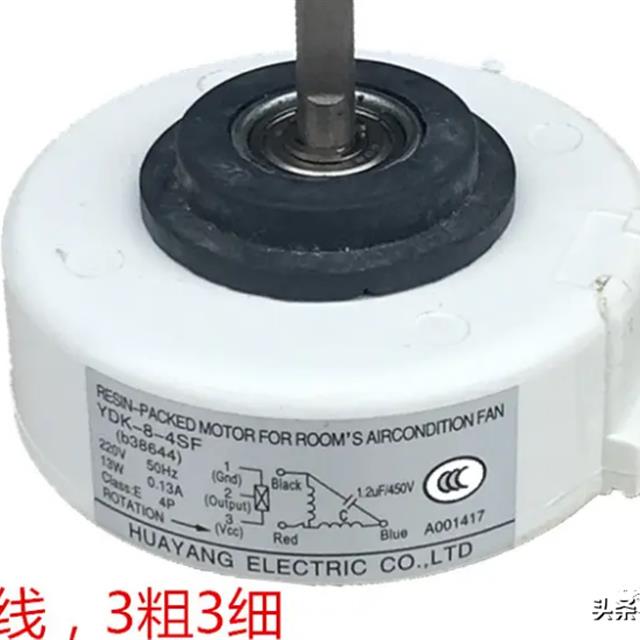

E4挂机：内风机故障 一、故障详解 原因：挂机的内风机多为PG电机，有转速反馈信号线，当电机的转速反馈信号无法被内主控板接收到时，内机主控板就无法知道电机当前转速，此时会报“内风机故障”。 导致转速反馈信号消失的原因有: 1、风机被卡住无法转动; 2、风机内部速度反馈元件损坏; 3、内主控板的速度反馈信号接收电路有问题。 检查路径:PG电机是否被异物卡住→速度反馈线→速度反馈端子接插件→内主控板上的转速反馈电路→主芯片 二、检测需要的工具 万用表，正常的PG电机。

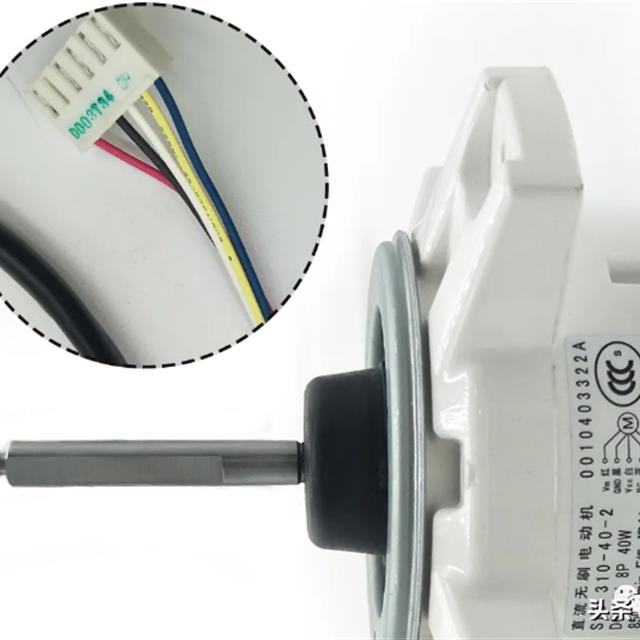

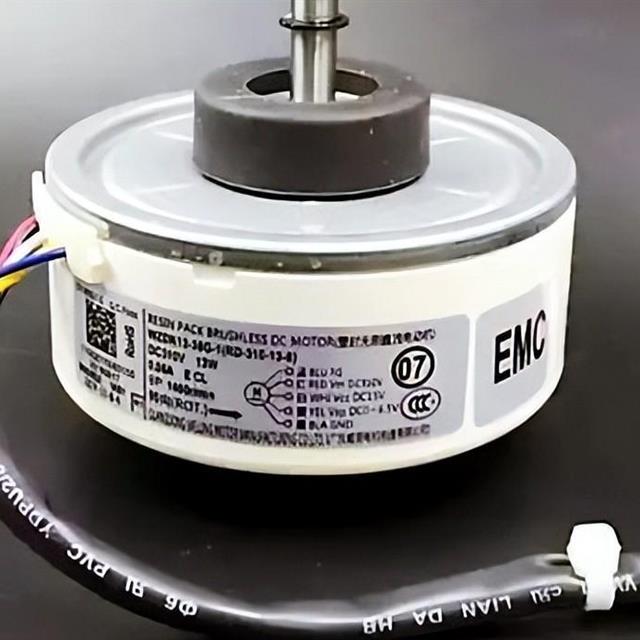

三、常出现问题的部件 内风机机械卡阻现象，PG电机，内主控板。 四、检测步骤和要点 1、观察风机故障出现前风机是否能运转一段时间，如果能够运转一段则可以排除机械卡阻原因。 2、无电状态，用手拨弄内机风叶看是否有阻力，有些偶尔出现的“内风机故障”可能与轴承配合有关。 3、重新插拔风机的驱动线和速度反馈线，排除中心因为接插件松导致的风机故障 4、观察控制板上的速度反馈接插端子是否有松动，必要时可轻微用力扳动查看。 5、用随身携带的PG电机替代故障空调上的电机插在内主控板上(先不必与风叶一起固定)，如果依然报“内风机故障”则问题在主控板，更换内主控板；如果故障不会再出现，则说明是内风机的问题，将内风机进行更换安装。 五、特别注意 只要内风机在转动，内主控板就不会报“内风机故障”，虽然有时候风机明显有问题，(如:因为风机电容坏而让转的很慢，因为速度反馈不正常间歇性的忽高忽低运转)也不会报出“内风机故障”。 因此风机类的故障要求维修人员耐心观察，对正常状态进行比较，对比风机是否正常，灵活操作和解决问题。 E9：内直流风机故障 一、故障详解 原因:部分高端机型内风机为直流电机，使用一个绿色插头，内主控板可以通过这个插头驱动电机转动并感知当前转速反馈。当电机的转速反馈信号无法被内主控板接收到时，内机主控板就会报“直流风机故障”。 导致转速反馈信号消失的原因有: 1、风机被卡住无法转动; 2、风机内部速度反馈元件损坏; 3、内主控板的速度反馈信号接收电路有问题。 检查路径:直流风机是否被异物卡住→电机损坏→电机端子接插件内主控板上的转速反馈电路。 二、检测需要的工具 万用表，正常的直流电机。
三、常出现问题的部件 内风机机械卡阻，内直流风机，内主控板。 四、检测步骤和要点 1、观察风机故障出现前风机是否不断加速到极高转速，如果能够运转一段则可以排除机械卡阻原因。 2、重新插拔直流风机端子，排除因为接插件松导致的风机故障必要时可轻微用力扳动查看。 3、用随身携带的直流电机替代故障空调上的电机插在内主控板上(先不必与风叶一起固定)。如果依然报“直流风机故障”则问题在主控板，更换内主控板;如果故障不会再出现，则说明是直流风机的问题，将直流风机进行更换安装。 4、如果手头只有万用表，也可以分是主控板问题还是风机问题，方法是:将电机与主控板连好，从直流电机端子四根线并排的一边最外侧数，第二根(黄色)与第四根(黑线)，当空调制冷开机后不久，黄黑线之间的电压应该逐渐升高，同时风机应该逐渐加速，如果此时直流风机仍然不转动，则可以判断直流风机损坏。 五、特别注意 五根引线分工：从直流电机端子四根线并排的一边最外侧数,第一根是速度反馈线，风机转动时应该有0.5-5V电压；第二根是电机驱动线，风机转动时应该有2.0-7.5V之间；电压第三根是15V电源线，正常时应该是稳定的15V；第四根是0V直流地线，所有电压测试以此为基准；第五根是单独一根线)是310V线，这根线是强电，应防触电，正常时应该在310V左右。 F0：外直流风机故障(5芯端子电机) 一、故障详解 原因:部分变频机外风机也使用和内直流电机类似的电机，使用一个绿色插头，外主控板可以通过这个插头驱动电机转动并感知当前转速。当电机的转速反馈信号无法被外主控板接收到时，外机主控板就会报“直流风机故障”并让内机也报出来。 导致转速反馈信号消失的原因有: 1、外风机被卡住无法转动; 2、风机内部速度反馈元件损坏; 3、外主控板的速度反馈信号接收电路有问题。 检查路径:直流风机是否被异物卡住→电机损坏→电机端子接插件→外主控板上的转速反馈电路。 二、检测需要的工具 万用表，正常的直流电机(内外直流电机皆可)。
三、常出现问题的部件 外风机机械卡阻，外直流风机，EE用错，外主控板。 四、检测步骤和要点 1、观察风机故障出现前风机是否不断加速到极高转速，如果能够运转一段则可以排除机械卡阻原因。 2、如果是更换过主控板或EE的空调，要特别落实外机EE有没有用错或插反，因为EE可以选择风机种类。 3、重新插拔直流风机端子，排除因为接插件松导致的风机故障，必要时可轻微用力扳动查看。 4、用随身携带的直流电机替代故障空调上的电机插在外主控板上(先不必与风叶一起固定)，如果依然报“直流风机故障”则问题在主控板，更换外主控板;如果故障不会再出现，则说明是直流风机的问题，将直流风机进行更换安装。 5、如果手头只有万用表，也可以分是主控板问题还是风机问题，方法是:将电机与主控板连好，从直流电机端子四根线并排的一边最外侧数，第二根(黄色)与第四根(黑线)，当空调制冷开机后不久，黄黑线之间的电压应该逐渐升高，同时风机应该逐渐加速，如果此时直流风机仍然不转动，则可以判断直流风机损坏。 五、特别注意 五根引线分工:从直流电机端子四根线并排的一边最外侧数，第一根是速度反馈线，风机转动时应该有0.5-5V电压；第二根是电机驱动线，风机转动时应该有2.0-7.5V之间；电压第三根是15V电源线，正常时应该是稳定的15V；第四根是0V直流地线，所有电压测试以此为基准；第五根是310V线，这根线是强电，应防触电，正常时应该在310V左右。 F0：外直流风机故障(3芯端子电机) 一、故障详解 原因:2012年之后，我司变频外机最新使用一款3根引线的直流电机，简称“外驱动直流电机”，这款电机没有速度反馈线路，只有3根驱动引线，驱动原理类似压缩机。当主控板检测到驱动电机的三根引线上的电流不平衡时就会报“外直流风机故障”。 检查路径:直流风机是否被异物卡住→电机端子接插件→外主控板上的电机驱动电路→电机损坏 二、检测需要的工具 正常的外主控板。 三、常出现问题的部件 外风机机械卡阻，外主控板，EE用错，外直流电机。 四、检测步骤和要点 1、首选排除掉外风机，风叶机械卡阴的可能性。 2、观察风机端子是否有接触不良，引线线序是否正确，如果发现新装空调外风机有反转的情况，应该首先观察3根引线的颜色线序是否正确，或者将电机3根线的任意两根换个次序看看风机是否能正向运转。 3、因为这种方案的直流电机比较简单可靠，因此出现问题更多的可以怀疑外主控板的风机驱动部分。维修人员上门前最好备好配套的外主控板，更换主控板后如果风机恢复正常则说明的确是主控板故障;如果依然报外直流风机故障，则应更换外直流电机。 五、特别注意 与5芯直流电机不同，驱动外置的3芯直流电机在开始运转前会有一个风叶位置锁定过程，很机械的抖动3-5秒钟，然后缓慢旋转起来，这种现象是正常现象。 |
