空调制冷系统抽真空与排空方法

一、空调制冷系统抽真空的方法

空调器制冷系统在完成检漏工作后要对系统抽真空，将系统中的水分与不凝性气体排出，以保证制冷系统的正常工作。抽真空操作所用器材有带压力表和真空压力表的三通修理阀、连接铜管、真空泵、气焊设备、连接软管、快速接头等。抽真空的常用方法有低压单侧抽真空、二次抽真空、高低压双侧抽真空、加热抽真空等。

1. 低压单侧抽真空

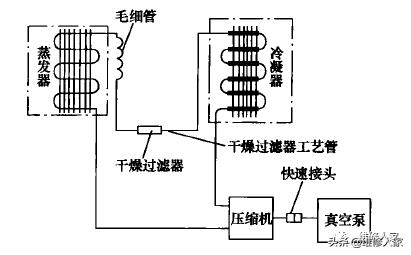

低压单侧抽真空是利用压缩机上的工艺管进行的，具体操作方法如下图所示。

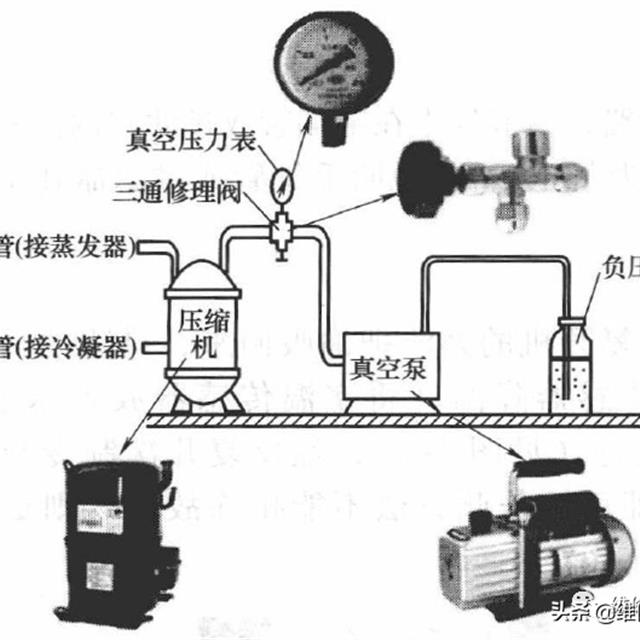

将焊好的工艺管（直径为6mm、长为100-150mm）,连接软管、带压力真空表的三通修理阀、真空泵连接好，注意真空表始终接制冷系统，如下图所示。

开动真空泵，把三通阀逆时针方向全部旋开，抽真空2~3h（根据真空泵抽真空能力和设备的规格而定）。当真空压力表指示值在133kPa以下，且真空泵排气口没有气体排出或负压瓶内的润滑油不翻泡时，则说明真空度已到，可关闭三通阀，停止真空泵工作。保压12h （实际就是真空试漏），注意观察真空表上的压力是否随时间推移而升高。若压力有回升, 则说明制冷系统中有泄漏现象，仍要进行检漏。如果系统中没有泄漏，再打开三通阀重新抽真空。

2. 二次抽真空

二次抽真空是指将制冷系统抽真空到一定真空度后，充入约20g的气体（含有少量制冷剂的氮气），使系统内的压力恢复到大气压力后，再进行第二次抽真空方法，从而达到更为理想的真空度。

3. 高、低压双侧抽真空

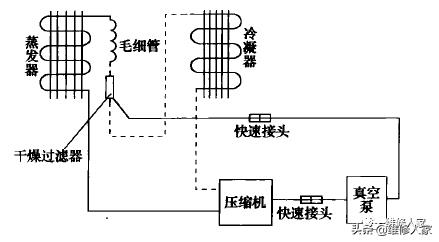

高、低压双侧抽真空是使用真空泵对制冷系统的高、 低压侧同时抽真空的一种方法，其连接如下图所示。

在干燥过滤器的入口处加焊一上工艺管，釆用耐压胶管分别将干燥过滤器的工艺管和压缩机的工艺管与带压力真空表的复合修理阀（歧路阀）相连，将复合修理阀的公用接头通过耐压胶管与真空泵相接。抽真空时, 只需打开复式修理阀左右两个阀，开启真空泵就可对系统抽真空了。一般抽真空的时间为30min左右。

如下图所示，低压侧（实线）抽真空由压缩机的工艺管完成，高压侧（虚线）抽真空由干燥过滤器的工艺管完成。

4. 加热抽真空

将压缩机的工艺管螺旋式串气管和三通阀与真空泵相连接，在起动真空泵时, 同时起动压缩机。当压缩机温度上升到50%左右时，再用红外线电热器或电吹风对冷凝器、蒸发器、干燥过滤器及高、低压管进行加热，使系统内的水分蒸发，通过真空泵排出。这种抽真空方法，对于没有经过冲洗的制冷系统有较好的效果。

二、空调制冷系统的排空方法

制冷系统排空方法主要有以下三种：

1. 使用家用空调器本身的制冷剂排空

首先拧下高、低压阀的后盖螺母及充注口螺母，再打开高压阀阀芯，约10s后关闭。与此同时，用内六角扳手向上顶开充注口阀芯顶针，使空气排出。当手感到有凉气冒出时，即可停止排空。

2. 使用真空泵排空

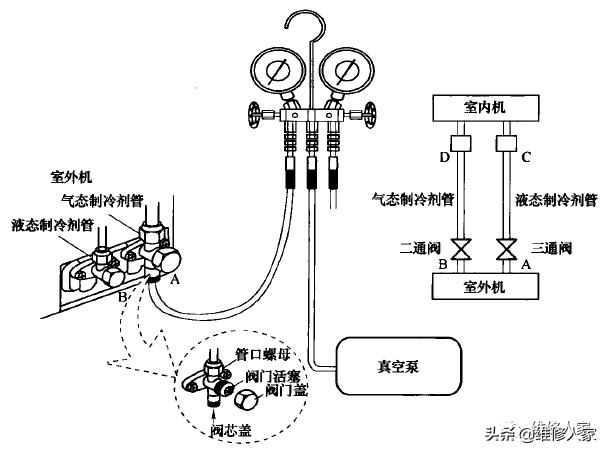

使用用真空泵进行排气操作步骤如下图所示。首先关紧高、低压阀，再将歧管阀充注软管一端连接于低压阀充注口，另一端与真空泵连接，并完全打开歧管阀低压手柄。接着打开真空泵抽真空（开始抽真空时，略微松开低压阀的接管螺母，检査空气是否进入，然后拧紧此接管螺母），抽真空完成后，关紧歧管阀低压手柄，停下真空泵。然后打开高、低压阀，从低压阀充注口拆下充注软管，再拧紧低压阀螺母即可。

3. 外加制冷剂排空

首先将制冷剂瓶的充注软管与低压阀充氟口连接，并略微松开室外机高压阀上的接管螺母。再松开制冷剂瓶阀门使制冷剂充入，2~3s后关紧阀门。当制冷剂从高压阀门接管螺母处流出10~15s后，拧紧接管螺母。接着从充注口拆下充注软管，用内六角扳手顶开充注口阀芯顶针，使制冷剂放出。当听不到噪声时停止排空，并恢复上述零部件即可。
