制冷设备维修时对整机工作状态检査
|

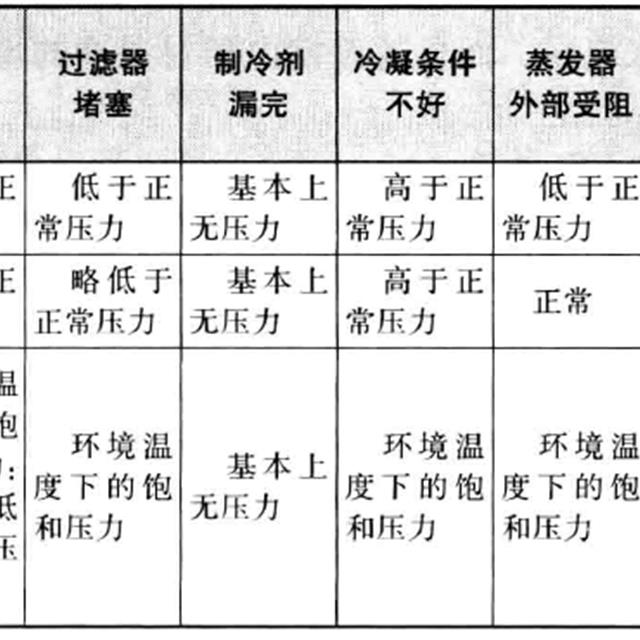

在维修空调器、电冰箱前，首先要搞清楚空调器、电冰箱制冷系统正常运转的标志、维修参数等，如电流、高压压力、低压压力、进出风口温度等。 1.空调器制冷系统的正常参数 将遥控器调到最低温度，使压缩机连续工作30min后，空调器应出现下述特征。 (1) 室外机气管阀门(粗管阀门)应湿润或结露水，用手触摸有明显的凉感。 (2) 室外机液管阀门(细管阀门)应干燥或湿润。 (3) 室外排水软管应滴水流畅，而且随着室内相对湿度的增加，露点温度的升高，排水量也增大。 (4) 室内机进、出风口温差应大于8℃以上。 (5) 用钳形电流表测工作电流，应接近铭牌中的额定电流。 (6) 制冷系统正常低压为0.4~0.6MPa (4~6kgf/cm2)；高压为1.6~1.9MPa (16-19kgf/cm2 )。 (7) 空调器的出风口温度应为12~15℃。 (8) 停机时室外温度为38℃时的平衡压力为1MPa (10kgf/cm2)左右。 以上参数与室内外的环境温度有关，在检修时应具体分析。 (9) 全封闭往复活塞式及旋转式压缩机外壳温度在50℃左右。 (10) 全封闭往复涡旋式压缩机外壳温度在60℃左右。 (11) 低压管温度一般在15℃左右，正常时低压管应结露但不能结霜。若结霜，说明系统缺氟或堵塞。 (12) 排气管温度一般为80~90℃。若温度过低，说明系统缺氟或堵塞；若温度过高，则说明系统内有空气或压缩机有机械性故障。 可根据吸气管结露情况添加氟利昂，氟利昂未加够时吸气管可出现结霜现象，当压缩机吸气管上半部结霜时，说明此时加氟量适中。 (13) 风扇电动机外壳温度一般不超过60℃。 (14) 在室内或室外机旁能听到毛细管中制冷剂的流动声，若听不到流动声，说明制冷系统有问题。 2.空调器制热工作状态下的正常参数 (1) 制热系统正常低压为0.4~0.6MPa (4~6kgf/cm2)。 (2) 冬季制热时，制冷系统的正常高压为1.5~2.2MPa (15 ~22kgf/cm2)；正常低压应为0.6MPa ( 6kgf/cm2)左右。冬季制热时，当环境温度过低，室外散热器会出现结霜现象。冬季室外温度为-5℃时，系统平衡压力约为0.55 ~0.69MPa左右，其强制制冷运行低压压力约 为 0.26 ~0.3MPa。 (3) 热泵型空调器出风口温度应为35~42℃，进出风口温度差应大于15℃；电热型空调器出风口温度应为30~45℃,进出风口温度差应大于15℃。 (4) 压缩机外壳温度应比制冷状态下低10℃左右。 冬季制热时，当空调器处于除霜状态，压缩机正常运转，室内外风扇电机应停止运行。 以上参数与室内外的环境温度有关，在检修时应具体分析。 (5) 当环境温度低于-5℃时，空调器制热效果将明显降低，且室外机还会出现结霜现象。 (6) 制热运行时，单向阀两端不应有温度差，若两端有温度差，则说明其内漏。 (7) 空调器处于除霜状态时，换向阀断电，此时室外机会发出一气流声；若无此气流声, 则说明换向阀有故障。 (8) 冬季制热时若室外环境温度较高，则会出现室外机排水现象。 为简明及实用起见，空调制冷系统故障分析诊断如下表所示。

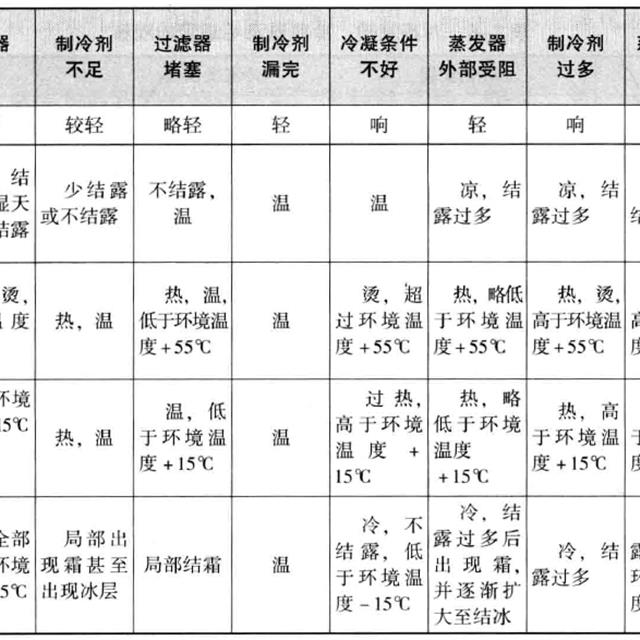

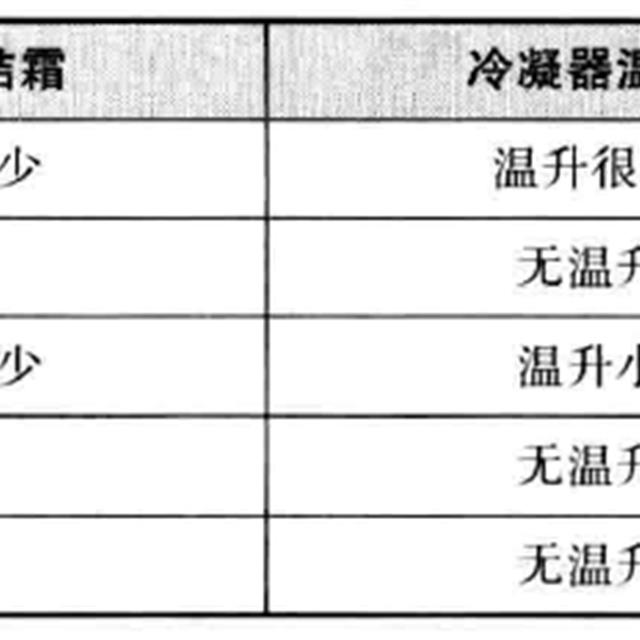

3,电冰箱工作状态下的正常参数 电冰箱、电冰柜接通电源时，压缩机启动运转。手触压缩机外壳时，有微微颤动感，并可听到压缩机电动机均匀的运转声。正常运转半小时后，整个制冷系统便进入稳定工况。以环境温度32℃为例，应出现下述特征。 (1) 压缩机的外壳温度可达90℃左右，手摸应有烫手的感觉。 (2) 冷凝器温度略高于环境温度15℃,手感较热；冷凝器进口处(距压缩机排气口150mm处)温度可达60℃左右，手摸此处有较烫的感觉。 如果这两处温度过高，可能是压缩机有故障、冷凝压力过高、系统中含有空气等不凝性气体或制冷剂过量等原因造成的；如果这两处温度过低，则可能是压缩机阀片损坏、冷凝压力过低、制冷剂过少或泄漏、循环系统冰堵、压缩机液击等原因造成的。 (3) 在冷凝器的出口端(即干燥过滤器前150mm处)温度为35℃左右，手摸此处有略高于室温的感觉。干燥过滤器手感微热。 (4) 顺着冷凝器的走向手摸各段管路，应有较均匀的温度递减差。若装有除露管，则手摸箱口四周应有略高于室温的感觉。 (5) 打开冷冻室门，蒸发器应有冷气溢出，有时会结有一层薄而均匀的霜层。此时，用手蘸一点水用较快的速度去摸蒸发器，手指有被粘住的感觉，耳朵靠近蒸发器，可以听到蒸发器内有“嘶、嘶”的气流声。由此可以判断电冰箱的制冷系统工作正常。 (6) 把箱内温控器的旋钮旋到中间位置后关闭箱门，等电冰箱工作一段时间，箱内温度达到控制温度后，温控器的触点断开，将电源切断，压缩机停止工作，完成一次循环。待箱内温度升高到温控器的温控点时，温控器的触点闭合，接通电源，压缩机启动运转，又开始下一次的循环。 通过对蒸发器的表面状态观察，手摸冷凝器的温度和聆听毛细管的过滤声，对故障的初步判断如下表所示：

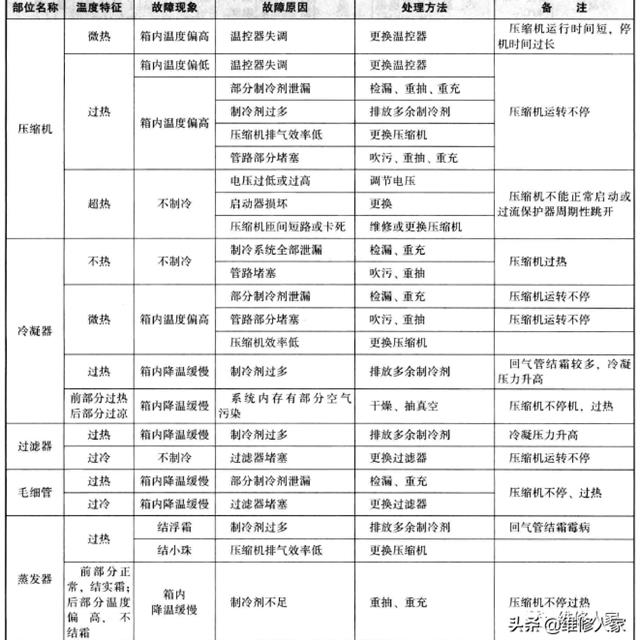

为简明及实用起见，电冰箱、电冰柜制冷系统故障分析诊断如表所示。
|
