变电站或变电所必知的 10 个知识

变电站或变电所必知的 10 个知识

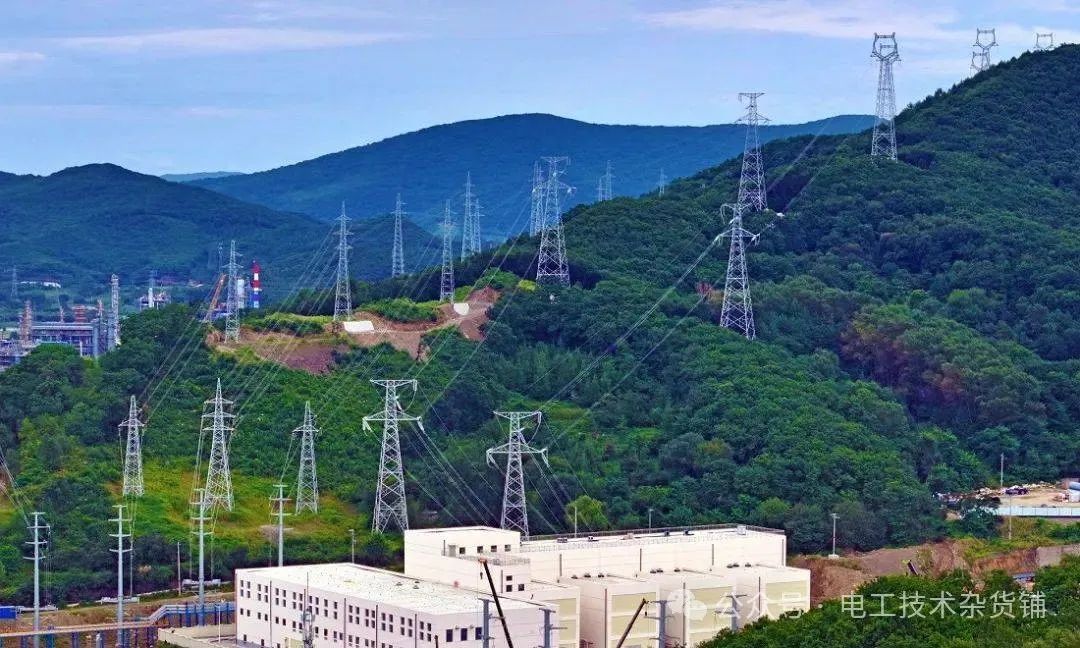

1. 电能输送流程：电从发电厂发出后，需要经过发电、输电、变电、配电、用电等环节。变电站在其中起到升压和降压的作用，以减少电能输送环节的损耗。

2. 变电站分类：根据功能不同，变电站分为升压变电站和降压变电站。升压变电站将电压升高后进行远距离输送，降压变电站则将高电压降低至适合配电网的电压等级。

3. 升压原理：在升压变电站中，根据焦耳定律（Q = I²RT）和电功率计算公式（P = UI），升高电压可以减小输电电流，从而减少电能传输过程中的能量损耗。

4. 降压过程：升压后的电通过输电线路传输到负荷区后，经过降压变电站将高电压降低至配电网的电压等级（35kV 及以下），再通过配电网传输到各个用电场所的变压器。

5. 变电站选址：变电站的选址很重要，距离过远会导致输电电压不稳、电能质量下降。在用电量大的地方，一座 110kV 的变电站能覆盖一定面积的供电区域，而在用电负荷密度极高的场所，可能需要建设专门的变电站。

6. 电压等级：我国电网电压等级分布在 10kV - 1000kV，有输电网和配电网之分。变电站按照电压等级可分为枢纽变电站（330kV - 500kV）、中间变电站（330 - 220kV）、地区变电站（220kV）和终端变电站（高压侧 10 - 110kV）。

7. 变电站设备：变电站由许多设备组成，包括变压器、导线、绝缘子、互感器、避雷器、隔离开关、断路器等。这些设备可分为一次设备和二次设备，一次设备直接生产、输送、分配和使用电能，二次设备对一次设备和系统的运行工况进行测量、监视、控制和保护。

8. 一次设备功能：一次设备主要包括生产和转换电能的设备（如变压器）、开关电器（如隔离开关、断路器）、限流载体（如母线）、补偿设备（如电容器组、消弧线圈）、互感器（如电流互感器、电压互感器）、防御过电压设备（如避雷针、避雷器）和接地装置等。

9. 二次设备功能：二次设备主要包括继电保护装置、综合自动化系统、自动装置、测控装置、计量装置以及为二次设备提供电源的直流设备。

10. 辐射问题：世界卫生组织指出，输变电项目产生的是低频的电场和磁场，而非电磁辐射，“变电站造成电磁辐射”是错误的概念。
