电气工程领域接地电阻值小于4欧姆的奥秘

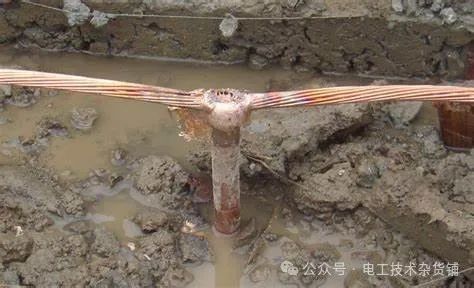

在电气工程领域,接地是一项至关重要的技术措施,它涉及到电气系统的安全与稳定运行。本文将深入探讨为什么要进行接地、接地的分类、接地电阻值为什么一般要求小于4欧姆以及一些其他相关的接地知识。 一、接地的必要性 接地是为了确保电气设备在正常运行和发生故障时的安全性。当电气设备的绝缘损坏时,可能会导致设备外壳带电,这对操作人员的生命安全构成严重威胁。通过接地,将设备外壳上的电荷引入大地,使设备外壳保持与大地相同的电位,从而避免人员触电事故的发生。 此外,接地还能起到保护电气设备本身的作用。例如,在雷电天气中,防雷接地可以将雷电引入地下,避免雷电过电压对电气设备造成损坏。同时,接地也有助于提高电气系统的抗干扰能力,确保系统的稳定运行。 二、接地的分类 1. 保护接地 - 这是为了防止电气设备的金属外壳因绝缘损坏带电而危及人身安全所设的接地。例如,电气设备的金属外壳、混凝土电杆等都需要进行保护接地。 2. 防静电接地 - 主要用于防止静电危险影响。对于易燃油、天然气贮藏罐和管道、电子设备等,防静电接地是必不可少的,它可以避免因静电积聚而引发的火灾或爆炸等危险。 3. 防雷接地 - 目的是将雷电引入地下,消除雷电过电压对电气设备、人身财产的危害。常见的防雷设备如避雷针等,其接地端需要与大地相连。 4. 工作接地 - 是指将电力系统的某点(如中性点)直接接大地,或经消弧线圈、电阻等与大地金属连接。例如变压器、互感器中性点接地就属于工作接地。 三、接地电阻值小于4欧姆的原因 1. 基于安全电压的考虑 - 正常情况下,当电气系统设备发生故障时,故障电流一般不会大于10A。根据欧姆定律,当接地电阻为4Ω时,流过接地电阻产生的故障电压为4×10 = 40V。而相关标准规定,在正常和故障情况下,任何两导体间或任一导体与大地之间的电压均不得超过交流(50 - 500Hz)有效值50V。小于50V的故障电压相对安全,几乎不可能引起人体电击事故,所以接地电阻的最高限值规定为4Ω。 2. 符合法律法规和行业标准 - 电力系统建设、运行和管理必须遵守一系列法律法规和行业标准。这些规范规定是经过无数次实践检验得来的经验教训,尤其是涉及安全的条款。例如《电气安全规范》等规定了不同类型的电气设备对于接地电阻的要求。若接地电阻大于规定值,则会导致设备存在安全隐患,违反相关标准和法规,更重要的是会影响周边人员生命安全。 四、其他接地相关知识 1. 接地电阻的组成 - 接地电阻包括接地线和接地体本身的电阻、接地体与大地的电阻之间的接触电阻以及两接地体之间大地的电阻或接地体到无限远处的大地电阻。它直接体现了电气装置与“地”接触的良好程度,也反映了接地网的规模。 2. 接地方式的选择 - 选用合适的接地方式对于保证接地电阻不大于4Ω至关重要。例如,对于干式变压器,使用母线法接地,可以减小母线电感,提高设备的抗干扰能力,进而保持接地电阻不大于4Ω。不同的用电场所需要选择适当的接地方式。 3. 地面环境和接地材料的影响 - 地面的土壤电阻率、潮湿程度、温度等因素会影响接地电阻。选择合适的接地材料和合理的接地方式,可以调整接地电阻的大小,保证接地电阻不大于4Ω。例如,不同土壤类别(如黑土、粘土、砂质粘土等)的电阻率不同,会影响接地电阻值。同时,接地体和接地线的材料及尺寸也有相应要求,如接地体可选用圆钢、角钢、钢管、扁钢等,其尺寸需符合规定标准。 接地在电气工程领域是一项不可或缺的技术措施,接地电阻值小于4欧姆的要求是基于安全和标准规范等多方面因素考虑的。了解接地的相关知识对于保障电气系统的安全与稳定运行具有重要意义。 |
