苏泊尔电磁电饭煲E5不加热故障维修过程
|
有关电磁电饭煲的维修知识，一个苏泊尔电磁电饭煲出现不加热的故障问题，显示屏显示故障码E5，故障原因是什么，应该怎么进行检修处理，下面一起来看下。 苏泊尔电磁电饭煲E5不加热的维修方法1、故障现象 一台苏泊尔CFXB40HC3-120 IH型电饭煲不加热，显示屏闪烁显示故障代码E5。 2、故障原因 该IH电磁电饭煲采用电磁加热原理，沿用了时下流行的电磁炉技术，只是在加热过程控制上稍有区别，整个发热原理基本相同。 通过检测，打开上盖，机内没有一点热量，初步判断该机是因自检不成功造成的。因开机能正常操作，且机内风扇能正常旋转，基本可以确定电源电路正常。

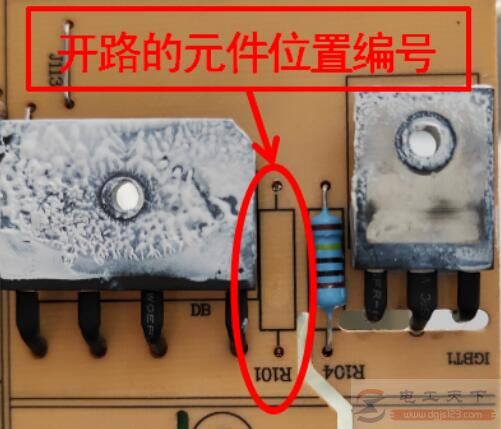

3、检修过程 首先，从最容易出故障的上盖传感器开始查起，但一想如果真是上盖传感器问题，故障表现应该是通电或按下开始键就出代码，又或者加热一会，MCU检测到无温度变化随即报故障代码，而这些都不同于此机的故障表现，由此可排除上盖传感器故障，实际检查确实如此。 实测上下NTC传感器阻值，上传感器应为100K，下传感器应为50K，2个传感器的阻值均在正常值范围内。根据平时维修电磁炉积累的经验，这类故障多是机内锅具检测电路、同步检测电路等电路的元件异常所致。 拆下电路板，直奔检测电路的取样电阻，焊下图1内的R101、R103、R104三支大阻值电阻测量，发现R103、R104的阻值为1M（正常），但R101的阻值为无穷大，已开路损坏，于是找来一支１M电阻换上。通电试机，两分钟过去了，未见报E5故障，正准备装机收工时，只听蜂鸣器短响一声，显示屏随即出现闪烁的E5，心情随E5的闪烁不断翻腾，貌似故障不那么简单。 还有哪些原因会导致检测电路输出信号不正常？查看电路后，发现这几支取样电阻还串接2支分压电阻R102（13K）、R105（12K)，测得其阻值正常。但这2支电阻是贴片电阻，平时维修液晶彩电经常遇到贴片元件因粘胶变质漏电，引起检测或反馈信号电压发生变化而造成故障，该故障会不会也是这个原因，但处理完贴片元件后，故障依旧。

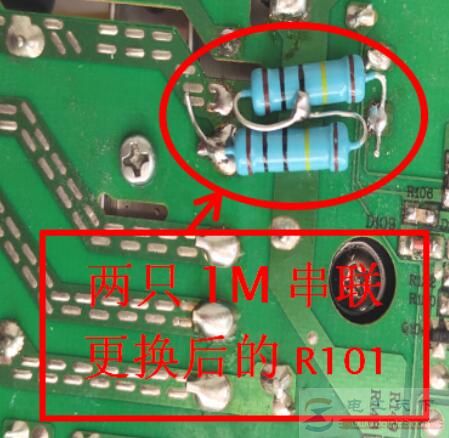

由于这个板子不便于通电检测，所以整个检修过程没有用电流、电压检测法来查找故障，完全凭经验进行。经仔细分析，这2条支路的3只取样大电阻，其中一条支路是2只1M电阻串联，另一支路只有1只大阻值电阻，会不会是所替换的电阻的阻值不对。 找到换下的电阻一看，损坏的电阻五色环分明是红黑黑黄棕，阻值为2M。用一只1M电阻串接在之前更换去的电阻上（见上图），恢复所有连接，再次通电试机，显示屏上已不再显示E5，加热正常，故障排除。 |
