判断电磁炉功率管好坏的常用方法

在电磁炉的使用过程中，遇到功率管损坏的问题时，很是让人头疼，这里说一说判断电磁炉功率管好坏的方法，用万用表来测量电磁炉功率管的好坏，供大家参考。

判断电磁炉功率管好坏的方法

1、指针式万用表判断法

在判断电磁炉功率管好坏时，使用指针式万用表，用1K档位测量各个管脚之间的阻值，表针正反测量读数都为无穷大为正常，或只有CE极一向所测电阻在4K左右表示正常。

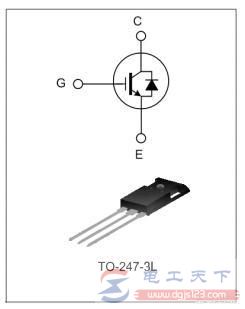

有的功率管内部含有阻尼二极管，如图：

图1，指针式万用表测量功率管

以上为指针万用表测量的方法，除了CE间单向有4K左右的阻值外，其余都为无穷大，如果其它任意一组有阻值显示则表示电磁炉的功率管已损坏。

2、数字式万用表判断法

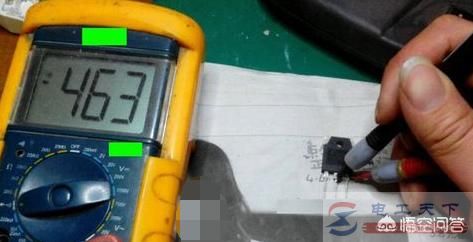

图2，数字式万用表测量功率管

数字式万用表的测量方法，将数字表调至二极管档位，用红黑表笔对各极间进行正反测量，只有红表笔接发射极E，黑表笔接集电极C时，万用表显示屏上才会有读数，显示零点五伏左右是正常。

这是内部阻尼二极管的压降，表针互换如有读数或其它任意一组有读数，则表示功率管已损坏。

以上方法均是将IGBT拆下测量的，在电路中测量按以上方法不准确。

IGBT损坏一般是内部击穿，只要使用表针测量两端管脚短路，基本就可以判断出功率管是否损坏，如需进一步测量，则要将其拆下，然后按以上方法来测量。

以上简单介绍了判断电磁炉功率管好坏的方法，希望对大家有所帮助。
