滚筒洗衣机进排水电路原理与检修方法
|

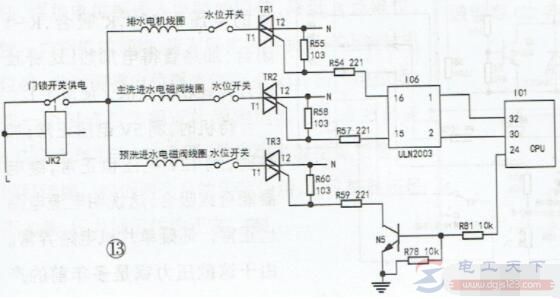

有关滚筒洗衣机的常见故障问题，先分析了滚筒洗衣机进排水电路的工作原理，然后针对台海尔XQG50-807滚筒洗衣机的故障问题进行检修，该洗衣机的进水阀不受控制马上进水，下面来看下。 滚筒洗衣机进排水问题1、控制电路工作原理 以下是海尔滚筒洗衣机控制电路原理图：
当启动洗衣机工作时，门锁开关闭合，给进、排水阀等供电。选择程序功能旋钮，启动洗衣机洗涤功能，在未达到设 定水位时，水位开关常闭触点闭合，CPU脚输出低电平，经IC6，ULN2003反相器②脚入，从脚输出高电平，启动瞬间CPU检测过零信号，产生一个上升沿的触发脉冲，这时双向可控硅TR2的T2、T1极导通，主洗进水电磁阀线圈得电，滚筒洗衣机开始进水。 排水与脱水时，当水位开关检测到桶内压力低（无水）时，水位开关触点闭合，CPU脚输出低电平送到ULN2003反相器的①脚，从脚输出高电平，启动瞬间CPU检测过零信号，产生一个上升沿的触发脉冲，通过电阻R54后加至双向可控硅的控制脚，TR1的T2、T1极导通，排水泵的线圏有AC220V，进行排水工作。 2、常见故障检修 例：一台海尔XQG50-807滚筒洗衣机，插上电源插头后，洗衣机的进水阀不受控制马上进水。 检修：上门检查，最初认为是进水阀线路短路，细査后未发现问题。沿着线路査到电控板的CN3线排插头的第三根红色线，査看该线接的板子的TR2贴片双向可控硅，断电后用万用表测量其T2.T1极阻值为0Ω，说明击穿导通损坏。 检测其周边器件正常，由于没有现成的贴片可控硅，故使用1A以上分立双向可控硅代替（注意位置与高度或在板子反面使用或胶固定安装器件，并通过引线连接线路与可控硅）后，故障排除。 上电前，注意测量负載（进水阀线圏）有无短路，如果负栽短路，严禁通电试机，否则会导致新换上的可控硅再次击穿短路。 同理，排水泵可控硅击穿、炸裂的几率也比较大，在维修过程中必须査清楚短路源，然后再次通电。 |
