变频器低电压跳闸怎么办？变频器跳闸原因分析

有关变频器低电压跳闸的问题，变频器低电压跳闸怎么办，这个低电压是指中间直流回路的低电压，二种情况：电源输入侧低电压与负载侧的低电压，变频器维修低电压跳闸的解决方法。

变频器低电压跳闸的问题

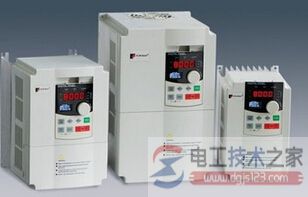

参考图：

变频器低电压主要指中间直流回路的低电压，分为二种情况：

一、电源输入侧低电压

电源输入侧的低电压，主要由于电网电压的波动或主电力线路切换、雷击使电源正弦波幅值受影响、电厂本身的变压器超载或负荷不平衡等引起。

当电网电压有效值介于额定值的80%~85%之间，并且持续时间达一个周期以上，引起变频器动作。

二、负载侧的低电压

主要是大型设备启动和应用、线路过载或启动大型电动机等。

一般的变频器都具有过压、失压和瞬间停电的保护功能。变频器的逆变器件分为GTR和IGBT两种，变频器的逆变器件为GTR时，一旦失压或停电，控制电路将停止向驱动电路输出信号，使驱动电路和GTR全部停止工作，电动机将处于自由制动状态。逆变器件为IGBT时，在失压或停电后，将允许变频器继续工作一个短时间td，若失压或停电时间totd ，变频器自我保护停止运行。一般td都在15～25ms,而电源“晃电”时间to一般都在几秒钟以上，变频器均会自我保护停止运行，使电动机停止运行。

因此，解决变频器低电压跳闸问题，不能从变频器固有时间td和失压时间to入手，而必须从能够承受降压的幅值着手。

三、变频器低电压跳闸的解决方法

解决变频器低电压跳闸问题，掌握好两个关键点：

1、选择具备IGBT逆变器件的变频器;

2、选择在大幅度失压条件下仍能正常工作的变频器。
