氧化锌避雷器组成部分与内部结构
|

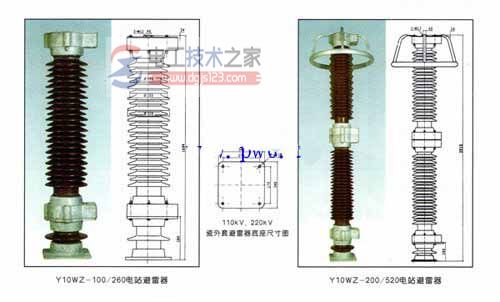

氧化锌避雷器的组成部分及内部结构、瓷套外套结构 如图： 氧化锌避雷器根据电压由多节组成，35-110KV氧化锌避雷器是单节，220KV氧化锌避雷器由两节组成，500KV氧化锌避雷器由三节组成，750KV氧化锌避雷器收四节组成，氧化锌避雷器主要由避雷元件，绝缘底坐组成，在220KV氧化锌避雷器顶部均安装有均压环，用于改善电压分布。 2、氧化锌避雷器的内部结构 避雷元件由氧化锌压敏电阻，绝缘支架，密封垫，压力释放装置等组成，氧化锌压敏电阻是一种多组分多晶陶瓷半导体，内部有孔，氧化锌压敏电阻是以氧化锌为主，并附加少量的金属添加剂，将它们充分混合后造粒成形，经高温焙烧而成的，若用显微镜观察电阻片，它是由氧化锌晶粒，尖晶石晶粒，晶界成和孔隙组成，氧化锌晶粒是电阻率为0.01-0.1，尺寸为10-30氧化锌组成，固熔有微量的CO，MN等元素，尖晶石晶粒是氧化锌和氧化锑组成的复合氧化锌。 此外还含有CO，MN，NI，CR等杂质，粒径约为几个微米左右，晶界成由多种添加物组成，是添加剂的富集区，看到晶粒为10的氧化锌晶粒周围包由添加剂形成的厚为0.1左右的氧化物膜，孔隙分布于氧化锌晶粒和晶界层内，氧化锌避雷器电阻片通常用尼龙或是机械强度高，吸潮能力小的聚脂玻璃纤维引拔棒作为支撑材料固定，外用绝缘筒与瓷套相隔离，为了改善电场分布情况，在500KV及以上氧化锌避雷器并联电容器，增加氧化锌避雷器电阻片的总电流，以取得更好的均压的效果. 3、氧化锌避雷器的瓷套外套结构 瓷套外套是目前应用的较少的形式，瓷外套氧化锌避雷器的外套与阀芯间有空隙，空隙间一般充有一定压力的六氟化硫. 复合外套氧化锌避雷器是目前应用的较多的形式，复合外套氧化锌避雷器与瓷外套氧化锌避雷器相比具有体积小，重量轻，防爆和密封性好，爬距大，耐污秽，制造工艺简单，结构紧凑等一系列优点。 猜你喜欢：
|
