接地种类：工作接地、保护接地与重复接地

有关接地的种类，工作接地、保护接地与重复接地的相关知识，中性点直接接地电力系统，中性点不接地电力系统，中性点经消弧线圈接地电力系统，以及保护接地与防雷接地的方法等。

接地的种类

一、工作接地

为保证电力系统正常工作而采取的接地，即中性点接地运行方式。电力系统的中性点:指星形连接的变压器或发电机的中性点。

中性点运行方式：

1、中性点直接接地电力系统

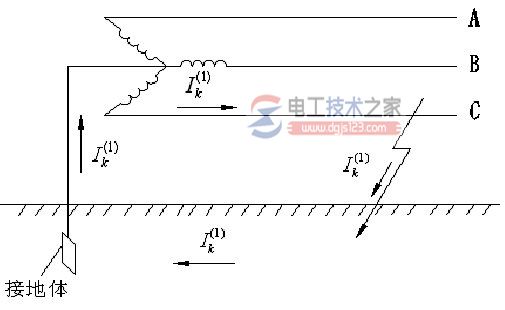

中性点直接接地电力系统见图1。

图1

1) 正常运行时，中性点无电流通过；

2) 单相接地时，出现另一个接地点，构成短路回路，接地相短路电流很大，各相之间电压不再对称。为防止损坏设备，需要由继电保护装置将故障线路切除。

3）优点：单相接地时，中性点电位不变，非故障相对地电压接近于相电压，可降低电网的绝缘投资。

适用：110KV及以上电网。

2、中性点不接地电力系统

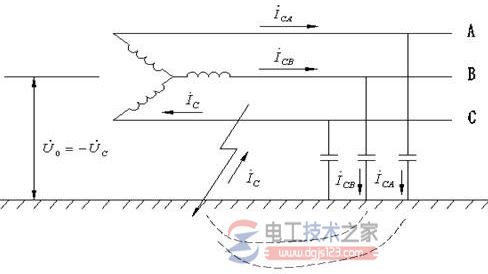

中性点不接电力系统见图2。

图2 中性点不接电力系统

1）优点：单相接地时，不能构成短路回路；接地相电流不大，不必立即切除故障线路，但不允许超过2小时，以免发展为相间短路。

2）非故障相的对地电压升为相电压的 倍，要求线路绝缘要按线电压设计，投资大。来自：电工技术之家

适用：

电压小于500V的装置；3～10kV电网，当单相接地电流小于30A时，发电机直配系统，接地电流小于5A时；35kV电网，单相接地电流小于10A时。

3、中性点经消弧线圈接地电力系统

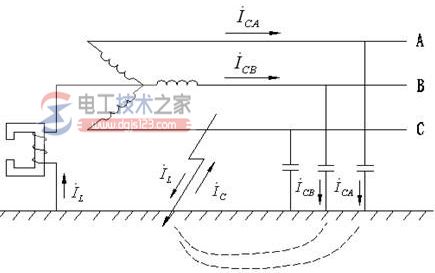

中性点经消弧线圈接地电力系统见图3。

图3 中性点经消弧线圈接地电力系统

当中性点不接地系统单相接地电流较大时，可用中性点经消弧线圈接地。减小接地电流，使电弧易于自灭。

二、保护接地

1、人体的触电

2、保护接地的作用

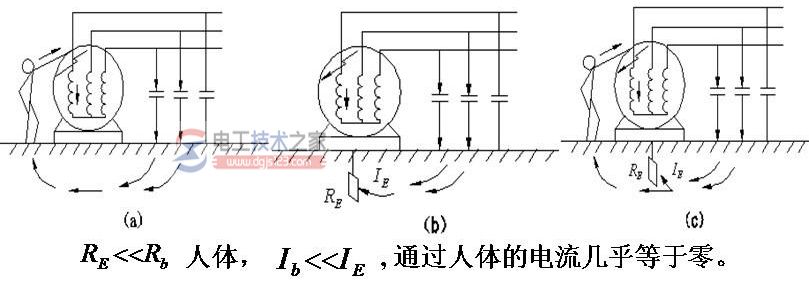

若电源的中性点不接地，电机的外壳绝缘损坏时，人若触及外壳，就有危险。保护接地见图4。

图4 保护接地

3、接地电阻的要求

4、跨步电压

当人在分布电压区域内跨开一步，两脚间（相距0.8m）所承受的电压称为跨步电压。

5、保护接零

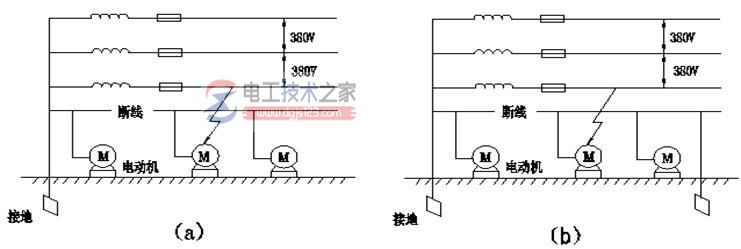

中性点直接接地的三相四线制380/220V系统中，常采用保护接零。www.gdzrlj.com 保护接零见图5。

图5 保护接零

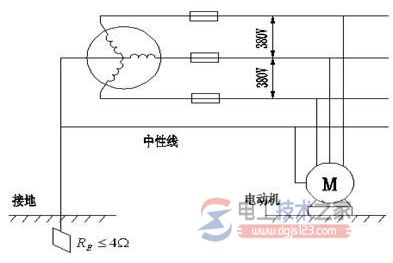

避免零线断线，采用重复接地。重复接地见图6。

图6 重复接地

保护接地与保护接零的适用范围：

1）额定电压为1kV及以上的高压配电装置中的设备，在一切情况下均应采用保护接地。

2）额定电压为1kV以下的低压配电装置中的设备，中性点不接地电网中，应采用保护接地；在中性点直接接地的电网中，应采用保护接零。在没有中性线的情况下，亦可采用保护接地。

三、防雷接地

目的：减小雷电流通过接地装置时的地电位升高。

1、输电线路的防雷接地

高压输电线路在杆塔下都设有接地装置，并通过引线与避雷线相连。

目的：使击中避雷线的雷电流通过较低的接地电阻而进入大地。

2、变电所的防雷接地

一般在避雷针和避雷器下面设接地体；并要求敷设一个统一的接地网。
