箱式变电站接地问题_箱式变电站防雷接地要求

有关箱式变电站的接地问题，箱式变电站接地，首先要正确地选用低压公共接地母线，并且箱式变电站的接地网应深埋在1m以下，箱式变电站箱体内部按要求做好地电位连接，保护箱变运行和检修安全。

箱式变电站防雷接地要求

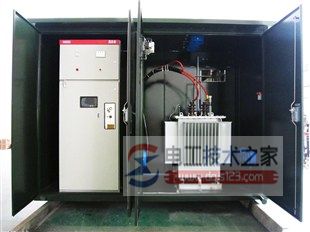

以下就是一个箱式变电站的参考图：

电气接地是对设备金属外壳接上地线;利用大地作电流回路接地线，以达到保护设备和人身安全目的，所以电气设备的接地很重，接地要正确无误，避免因接地产生的一系列事故，对于箱式变电站接地问题同样如引。

箱式变电站接地：

1、正确地选用低压公共接地母线。

《高压/低压预装箱式变电站选用导则》DL/T537　2002第5.1条规定:接地导体应使用铜导体，其最小截面积不应小于30mm2。

有些箱变为了节省成本选用铝材质是不符合规程要求的。这条线不通过工作电流，同时这条线有着有效降低故障接触电压，防止触电伤害的重要作用。

加大了这条线的截面积后，经过核算就可大大降低箱变内导电线路的选择面积，因而降低总体造价，应该是比较合算的。

2、箱式变电站的接地网应深埋在1m以下

箱式变电站基础一般在10m2以下，尺寸相对较小，而其接地网则相对较大，要扩展到周边较远一些的地方，为了降低接地电阻还要加打一些垂直接地极。

为了减小接地电压分布不应向周边造成其它损害，接地网应尽量埋深一些。同时接地网与箱变的连接点，按照反措要求至少应在两处以上牢固连接，且连接面积要符合要求。

箱式变电站箱体内部按要求做好地电位连接，创造一个等电位环境，保护箱变运行和检修安全。
