220KV变电站使用哪些材料接地

时间:2022-12-20来源:佚名

建筑物都有接地,一般在由楼顶引到墙壁里的钢筋或者外墙的金属管,再通到地下,这种称为自然接地。对于这些建筑物来说,这些接地已经足够。但是,对于220kV变电站这种全是重要电气设备的场所,只靠单纯的自然接地,显然不能满足要求。

220KV变电站的接地材料

对于220KV的变电站来说,除了自然接地外,还需要人工接地。人工接地一般是在变电站地下敷设以水平人工接地极为主的接地网,简单来说就是铺一层金属网。

这个金属网用什么材料,可以查国家标准:《GB 50169-2016 电气装置安装工程接地装置施工及验收规范》,对于接地材料规范中有明确的要求。在第4节电气装置的接地:

接地装置材料选择应符合下列规定:

1、除临时接地装置外,接地装置采用钢材时均应热镀锌,水平敷设的应采用热镀镑的圆钢和扁钢,垂直敷设的应采用热镀铸的角钢、钢管或圆钢。

2、当采用扁铜带、铜绞线、铜棒、铜覆钢(圆线、绞线)、锌覆钢等材料作为接地装置时,其选择应符合设计要求。”

因此,接地材料主要是“圆钢、扁钢、角钢、钢管、铜带、铜绞线、铜棒、铜覆钢(圆线、绞线)、锌覆钢”,主要就是钢和铜两种材料。

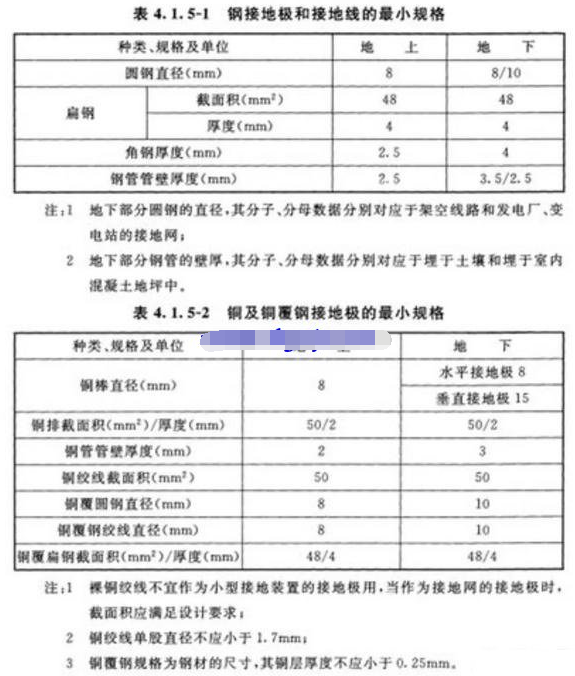

注意,材料也是有规格的,具体见国标中附表,见下图:

220KV变电站使用哪些材料接地

如何敷设接地网?

对于接地网的埋设深度与间距有要求,接地极顶面埋设深度不宜小于0.8m,水平接地极的间距不宜小于5m,垂直接地极的间距不宜小于其长度的2倍。

而对于35kV 及以上发电厂、变电站接地网边缘有人出入的走道处,应铺设碎石、沥青路面或在地下装设两条与接地网相连的均压带。

变电站、输电线路、高大建筑物等都需要可靠的接地,其目的均是为了把雷电流或者内部浪涌(过电压)引导泄流入地,从原理上来说接地电阻越小越好,但投入的资金越多。

对于变电站接地用的材料,最普通的有镀锌圆钢、铜覆钢、长效降阻剂、接地模块、石墨接地体,另外还有一些高分子材料等。将接地体埋入地里,用接地引下线把变电站不带电的设备与接地体可靠的连接即可。

因为接地体埋于地下,还需要考虑腐蚀、外力破坏的性能,同时属于隐蔽工程,为变电站的安全可靠运行提供保障,必须引起足够重视。
