接地的两大组成部分

接地的组成分为电气设备接地和供电系统接地两部分，电气设备接地的组成包括接地极、外露导电部分、主接地端子板和等电位联结线等，供电系统接地的组成包括相线、中性线和接地点等，下面具体来看下。

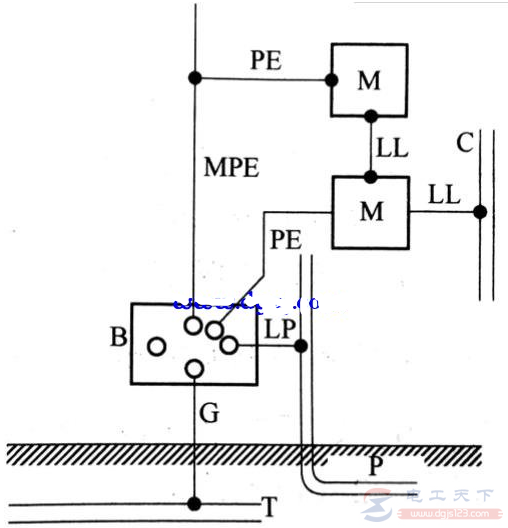

接地组成部分

1、电气设备接地的组成

1）接地极，T

与大地紧密接触，用来与大地发生电气接触的一个或一组导体。

2）外露导电部分，M

电气设备能触及的导电部分。正常时不带电，故障时可能带电，一般为电气设备的金属外壳。

3）外露导电部分，C

不属于电气设备的导电部分，但可引入电位，一般是地电位，如建筑物的金属结构。

4）主接地端子板，B

建筑物各种接地如工作接地、保护接地端子和等电位联接线端子的组合。

5）保护线，PE

将接地极、外露导电部分、主接地端子板、电源接地点或人工接地点任何部分作电气连接的导体。其中，连接多个外露导电部分的导体称为保护干线，MPE。

6）接地线，G

将主接地端子板或外露导电部分，直接接到接地极的保护线。连接多个接地端子板的接地线称为接地干线，MT。

7）等电位联结线，LP

将保护干线、接地干线、主接地端子板、建筑物内的金属管道以及可利用的属构件连接起来的导体，称为等电位联结线。

2、供电系统接地的组成

1）相线，L

输送电能的导体，一般情况下不接地，但在个别条件下可能接地。

2）中性线，N

与系统中性点相连并起输送电能作用的导体。

3）保护中性线，PEN

兼有保护线和中性线作用的导体。

4）电源接地点

将电源可以接地的一点（通常是中性点）进行接地。

5）人工接地点

为了接地的需要，将不接地的配电系统中可接地的一点通过特定设备，如接地变压器进行接地。
