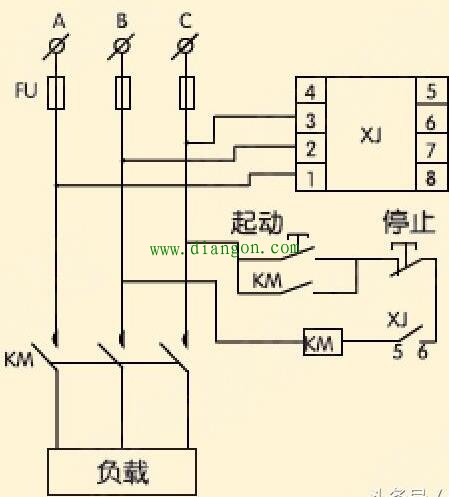

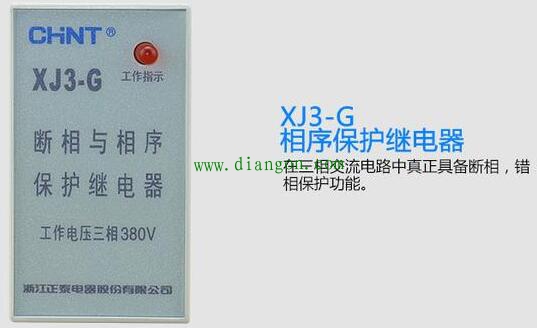

相序保护器的接线方法图解

在三相交流电路中，一般情况下，电动机的接线顺序是有规定的，大家都知道，三相电机任意调换两相，电机就会反转。所以由于某些原因，导致相序发生错乱（配电柜未按相序进行接线导致相序错误，维修后接线错误等），电动机将无法正常工作甚至损坏，相序保护就是为了防止这类事故的发生。相序保护器一般使用在空气压缩机，空调，电梯，水泵，不可逆转的传动等这类对接线顺序有规定的设备上。

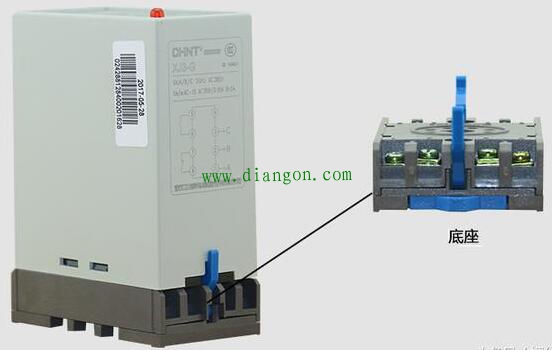

相序保护器的原理：
1：相序保护：取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。
2：缺相保护：三相电路在正常工作情况下，电路中的电流矢量和为零，所以保护器不动作，当出现缺相的时候，相序继电器发生动作，切断控制电路，达到保护电器负载的目的。
